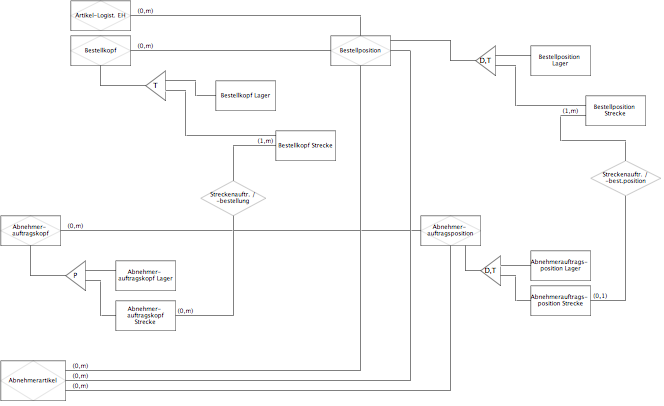

Streckengeschäft (ERM)

Typ: Generalisierung (unvollständig)

generalisierbare objektklasse: Abnehmerauftragskopf

spezialisierungslinie: Abnehmerauftragskopf -> Abnehmerauftragskopf Lager, Abnehmerauftragskopf -> Abnehmerauftragskopf Strecke

Typ: ER-Typ

abhängiger datenobjekttyp: Abnehmerauftragsposition, Abnehmerauftragsposition

generalisierungsknoten: Abnehmerauftragskopf, Abnehmerauftragskopf

Typ: E-Typ

spezialisierungslinie: Abnehmerauftragskopf -> Abnehmerauftragskopf Lager

Typ: E-Typ

abhängiger datenobjekttyp: Streckenauftr. / -bestellung

spezialisierungslinie: Abnehmerauftragskopf -> Abnehmerauftragskopf Strecke

Typ: Generalisierung (vollständig)

disjunkt: Ø

generalisierbare objektklasse: Abnehmerauftragsposition

spezialisierungslinie: Abnehmerauftragsposition -> Abnehmerauftragsposition Lager, Abnehmerauftragsposition -> Abnehmerauftragsposition Strecke

Typ: ER-Typ

generalisierungsknoten: Abnehmerauftragsposition, Abnehmerauftragsposition

unabhängiger datenobjekttyp: Abnehmerauftragskopf, Abnehmerauftragskopf, Abnehmerartikel, Abnehmer Artikel

Typ: ER-Typ

abhängiger datenobjekttyp: Bestellposition, Bestellposition, Abnehmerauftragsposition

Typ: E-Typ

spezialisierungslinie: Abnehmerauftragsposition -> Abnehmerauftragsposition Lager

Typ: E-Typ

abhängiger datenobjekttyp: Streckenauftr. / -best.position

spezialisierungslinie: Abnehmerauftragsposition -> Abnehmerauftragsposition Strecke

Typ: ER-Typ

abhängiger datenobjekttyp: Artikel-Logist. EH Aktion, Bestellposition, Aktionsartikel, Aktionsartikel, Sort.-artikel Abnehmer, Bestellposition

unabhängiger datenobjekttyp: Logistische Einheit, Artikel, Logistische Einheit, Artikel, Artikel, Logistische Einheit, Artikel, Logistische Einheit

Typ: Generalisierung (vollständig)

generalisierbare objektklasse: Bestellkopf

spezialisierungslinie: Bestellkopf -> Bestellkopf Lager, Bestellkopf -> Bestellkopf Strecke

Typ: ER-Typ

abhängiger datenobjekttyp: R-Typ (31ec8a51), Bestellposition, Bestellposition, Bestellposition, Konditionen-Bestellkopf ZuO, R-Typ (fdebda39), R-Typ (82d6d8a1), R-Typ (933db3e5), Bestellposition, Bestellposition

generalisierungsknoten: Bestellkopf, Bestellkopf

unabhängiger datenobjekttyp: Einkaufsorganisation, Geschäftspartner Lieferant, Geschäftspartner Abnehmer, Geschäftspartner Lieferant, Einkaufsorganisation, Zeit, Geschäftspartner Lieferant, Geschäftspartner Lieferant, Disponent, Zeit, Zeit, Disponent, Geschäftspartner Abnehmer

Typ: E-Typ

spezialisierungslinie: Bestellkopf -> Bestellkopf Lager

Typ: E-Typ

abhängiger datenobjekttyp: Streckenauftr. / -bestellung

spezialisierungslinie: Bestellkopf -> Bestellkopf Strecke

Typ: ER-Typ

abhängiger datenobjekttyp: Vergleich Wareneingangs mit Bestellposition

generalisierungsknoten: Bestellposition, Bestellposition

unabhängiger datenobjekttyp: Bestellkopf, Zeit, Artikel-Logist. EH, Abnehmerartikel, Abnehmerartikel, Geschäftspartner Abnehmer, Abnehmerartikel, Artikel-Logist. EH, Bestellkopf, Bestellkopf, Abnehmer Artikel

Typ: Generalisierung (vollständig)

disjunkt: Ø

generalisierbare objektklasse: Bestellposition

spezialisierungslinie: Bestellposition -> Bestellposition Strecke, Bestellposition -> Bestellposition Lager

Typ: E-Typ

spezialisierungslinie: Bestellposition -> Bestellposition Lager

Typ: E-Typ

abhängiger datenobjekttyp: Streckenauftr. / -best.position

spezialisierungslinie: Bestellposition -> Bestellposition Strecke

Typ: R-Typ

unabhängiger datenobjekttyp: Abnehmerauftragsposition Strecke, Bestellposition Strecke

Typ: R-Typ

unabhängiger datenobjekttyp: Abnehmerauftragskopf Strecke, Bestellkopf Strecke
